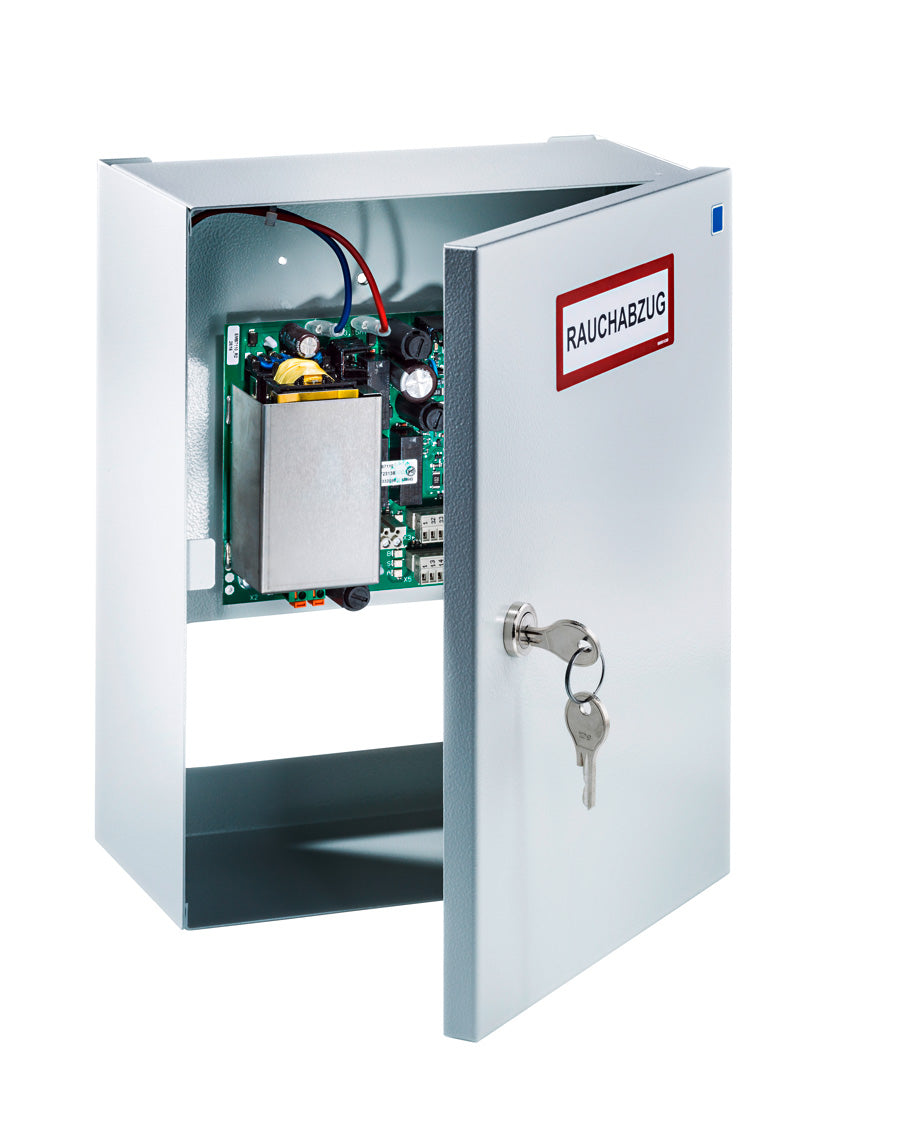

Unsere kompakten Energiequellen: Steuern Sie mit unseren Kompaktzentralen elektromotorische Fensterantriebe 24 V DC an. Öffnen und schließen Sie Fenster für RWA oder kontrollierte natürliche Lüftung in kleinen bis mittleren Gebäudeabschnitten wie beispielsweise Treppenräumen.
Große Bandbreite: einsetzbar für natürliche Lüftung, RWA und ferralux®-NRWG.
Natürliche Lüftung: automatisierte Fenster, nutzerunabhängige Energieeinsparung, Komfort und Behaglichkeit.
Einsatzbereit.Wann, wo und wie Sie wollen
Der Einsatzbereich passt sich Ihren Wünschen an und erstreckt sich vom einfachen Treppenhaus bis hin zu komplexen RWA-Anlagen mit vernetzter Datenbustechnik und dezentraler Energieversorgung.
Gebäudeautomationin Perfektion
Nutzen Sie alle Funktionen der modernen, zukunftsorientierten Gebäudeautomation. Unsere Lösungen helfen Ihnen zusätzlich dabei, den Verdrahtungsaufwand zu reduzieren und die Installationskosten zu minimieren.
Volle Kontrolle – jederzeit
Ob Rauch- und Wärmeabzug oder natürliche Lüftung: Unsere Steuerzentralen bieten stets die beste Lösung für Ihre elektrische Fensteröffnung.
Produktausführungen
Produktname
EMB7300 2,5 A 0101
Anwendungsbereich
Lüftung, RWA, NRWG
Grundplatine
1 RWA-Gruppe / 1 Lüftungsgruppe
Betriebsspannung
230 V AC (195 – 253 V AC, 50/60 Hz)
Max. Leistungsaufnahme:
115 W
Ausgangsspannung
24 V DC (20 – 28 V DC / 2 Vpp)
Ausgangsstrom
max. 2,5 A
Umgebungstemperatur
-5°C … + 40°C
Schutzart
IP30
Gehäuse
aP, Stahlblech, RAL 7035 (lichtgrau)
Abmessungen (BxHxT)
225 x 285 x 122 mm
Anschlussklemmen
1,5 mm² / Antriebe: 4 mm² (starr)
Vorgerichtet für Notstrom-Akkumulatoren
2x 12 V / 2,3 Ah
VdS Anerkennungs-Nr.
G 514001
Energieversorgung
EN 12101-10
Produktname
EMB7300 2,5 A 0101-T
Anwendungsbereich
Lüftung, RWA, NRWG
Grundplatine
1 RWA-Gruppe / 1 Lüftungsgruppe
Ausführung

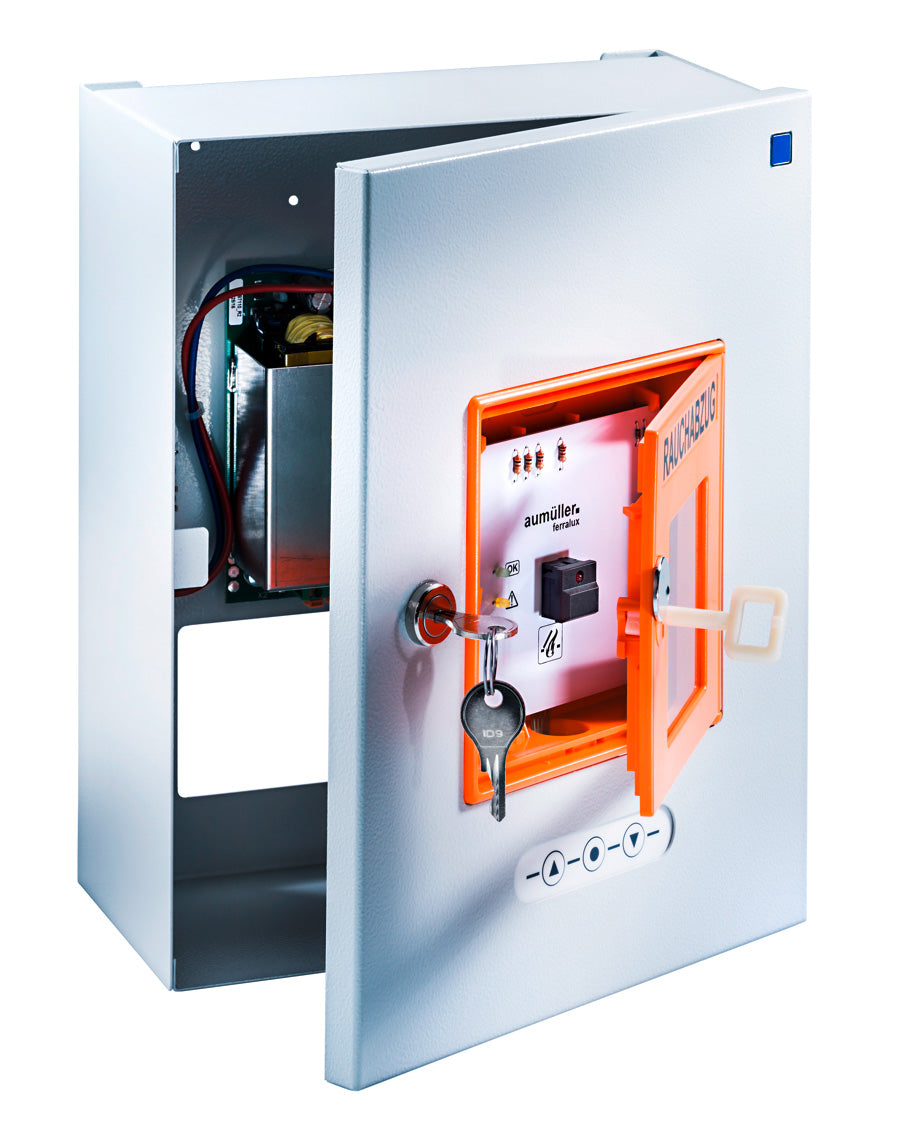

mit HSE-Taster auf Gehäusedeckel
Farbe HSE-Taster
rot, gelb, grau, blau, orange
Betriebsspannung
230 V AC (195 – 253 V AC, 50/60 Hz)
Max. Leistungsaufnahme:
115 W
Ausgangsspannung
24 V DC (20 – 28 V DC / 2 Vpp)
Ausgangsstrom
max. 2,5 A
Umgebungstemperatur
-5°C … + 40°C
Schutzart
IP30
Gehäuse
aP, Stahlblech, RAL 7035 (lichtgrau)
Abmessungen (BxHxT)
225 x 285 x 122 mm
Anschlussklemmen
1,5 mm² / Antriebe: 4 mm² (starr)
Vorgerichtet für Notstrom-Akkumulatoren
2x 12 V / 2,3 Ah
VdS Anerkennungs-Nr.
G 514001 mit HSE-Taster orange
Energieversorgung
EN 12101-10
Produktname
EMB7300 5 A 0101
Anwendungsbereich
Lüftung, RWA, NRWG
Grundplatine
1 RWA-Gruppe / 1 Lüftungsgruppe
Betriebsspannung
230 V AC (195 – 253 V AC, 50/60 Hz)
Max. Leistungsaufnahme:
460 W
Ausgangsspannung
24 V DC (20 – 28 V DC / 2 Vpp)
Ausgangsstrom
max. 5,0 A
Umgebungstemperatur
-5°C … + 40°C
Schutzart
IP30
Gehäuse
aP, Stahlblech, RAL 7035 (lichtgrau)
Abmessungen (BxHxT)
225 x 285 x 122 mm
Anschlussklemmen
1,5 mm² / Antriebe: 6 mm² (starr)
Vorgerichtet für Notstrom-Akkumulatoren
2x 12 V / 2,3 Ah
VdS Anerkennungs-Nr.
G 514001
Energieversorgung
EN 12101-10
Produktname
EMB7300 5 A 0101-T
Anwendungsbereich
Lüftung, RWA, NRWG
Grundplatine
1 RWA-Gruppe / 1 Lüftungsgruppe
Ausführung
mit HSE-Taster auf Gehäusedeckel
Farbe HSE-Taster
rot, gelb, grau, blau, orange
Betriebsspannung
230 V AC (195 – 253 V AC, 50/60 Hz)
Max. Leistungsaufnahme:
460 W
Ausgangsspannung
24 V DC (20 – 28 V DC / 2 Vpp)
Ausgangsstrom
max. 5,0 A
Umgebungstemperatur
-5°C … + 40°C
Schutzart
IP30
Gehäuse
aP, Stahlblech, RAL 7035 (lichtgrau)
Abmessungen (BxHxT)
225 x 285 x 122 mm
Anschlussklemmen
1,5 mm² / Antriebe: 6 mm² (starr)
Vorgerichtet für Notstrom-Akkumulatoren
2x 12 V / 2,3 Ah
VdS Anerkennungs-Nr.
G 514001 mit HSE-Taster orange
Energieversorgung
EN 12101-10
Produktname
EMB7300 5 A 0102
Anwendungsbereich
Lüftung, RWA, NRWG
Grundplatine
1 RWA-Gruppe / 2 Lüftungsgruppen
Betriebsspannung
230 V AC (195 – 253 V AC, 50/60 Hz)
Max. Leistungsaufnahme:
460 W
Ausgangsspannung
24 V DC (20 – 28 V DC / 2 Vpp)
Ausgangsstrom
max. 5,0 A
Umgebungstemperatur
-5°C … + 40°C
Schutzart
IP30
Gehäuse
aP, Stahlblech, RAL 7035 (lichtgrau)
Abmessungen (BxHxT)
225 x 285 x 122 mm
Anschlussklemmen
1,5 mm² / Antriebe: 6 mm² (starr)
Vorgerichtet für Notstrom-Akkumulatoren
2x 12 V / 2,3 Ah
VdS Anerkennungs-Nr.
G 514001
Energieversorgung
EN 12101-10
Produktname
EMB7300 10 A 0101
Anwendungsbereich
Lüftung, RWA, NRWG
Grundplatine
1 RWA-Gruppe / 1 Lüftungsgruppe
Betriebsspannung
230 V AC (195 – 253 V AC, 50/60 Hz)
Max. Leistungsaufnahme:
506 W
Ausgangsspannung
24 V DC (20 – 28 V DC / 2 Vpp)
Ausgangsstrom
max. 10,0 A
Umgebungstemperatur
-5°C … + 40°C
Schutzart
IP40; IP54 mit optionalen Wandbefestigungslaschen/Dichtungen
Gehäuse
aP, Stahlblech, RAL 7035 (lichtgrau)
Abmessungen (BxHxT)
400 x 300 x 150 mm
Anschlussklemmen
1,5 mm² / Antriebe: 6 mm² (starr)
Vorgerichtet für Notstrom-Akkumulatoren
2x 12 V / 7 Ah
VdS Anerkennungs-Nr.
G 514001
Energieversorgung
EN 12101-10
Produktname
EMB7300 10 A 0102
Anwendungsbereich
Lüftung, RWA, NRWG
Grundplatine
1 RWA-Gruppe / 2 Lüftungsgruppen
Betriebsspannung
230 V AC (195 – 253 V AC, 50/60 Hz)
Max. Leistungsaufnahme:
506 W
Ausgangsspannung
24 V DC (20 – 28 V DC / 2 Vpp)
Ausgangsstrom
max. 10,0 A
Umgebungstemperatur
-5°C … + 40°C
Schutzart
IP40; IP54 mit optionalen Wandbefestigungslaschen/Dichtungen
Gehäuse
aP, Stahlblech, RAL 7035 (lichtgrau)
Abmessungen (BxHxT)
400 x 300 x 150 mm
Anschlussklemmen
1,5 mm² / Antriebe: 6 mm² (starr)
Vorgerichtet für Notstrom-Akkumulatoren
2x 12 V / 7 Ah
VdS Anerkennungs-Nr.
G 514001
Energieversorgung
EN 12101-10
Produktname
EMB7300 10 A 0204
Anwendungsbereich
Lüftung, RWA, NRWG
Grundplatine
2 RWA-Gruppen / 4 Lüftungsgruppen
Betriebsspannung
230 V AC (195 – 253 V AC, 50/60 Hz)
Max. Leistungsaufnahme:
506 W
Ausgangsspannung
24 V DC (20 – 28 V DC / 2 Vpp)
Ausgangsstrom
max. 10,0 A
Umgebungstemperatur
-5°C … + 40°C
Schutzart
IP40; IP54 mit optionalen Wandbefestigungslaschen/Dichtungen
Gehäuse
aP, Stahlblech, RAL 7035 (lichtgrau)
Abmessungen (BxHxT)
400 x 300 x 150 mm
Anschlussklemmen
1,5 mm² / Antriebe: 6 mm² (starr)
Vorgerichtet für Notstrom-Akkumulatoren
2x 12 V / 7 Ah
VdS Anerkennungs-Nr.
G 514001
Energieversorgung
EN 12101-10
Produktname
EMB7300 20 A 0102
Anwendungsbereich
Lüftung, RWA, NRWG
Grundplatine
1 RWA-Gruppe / 2 Lüftungsgruppen
Betriebsspannung
230 V AC (195 – 253 V AC, 50/60 Hz)
Max. Leistungsaufnahme:
805 W
Ausgangsspannung
24 V DC (20 – 28 V DC / 2 Vpp)
Ausgangsstrom
max. 20,0 A
Umgebungstemperatur
-5°C … + 40°C
Schutzart
IP40; IP54 mit optionalen Wandbefestigungslaschen/Dichtungen
Gehäuse
aP, Stahlblech, RAL 7035 (lichtgrau)
Abmessungen (BxHxT)
400 x 500 x 200 mm
Anschlussklemmen
1,5 mm² / Antriebe: 6 mm² (starr)
Vorgerichtet für Notstrom-Akkumulatoren
2x 12 V / 12 Ah
VdS Anerkennungs-Nr.
G 514001
Energieversorgung
EN 12101-10
Produktname
EMB7300 20 A 0204
Anwendungsbereich
Lüftung, RWA, NRWG
Grundplatine
2 RWA-Gruppen / 4 Lüftungsgruppen
Betriebsspannung
230 V AC (195 – 253 V AC, 50/60 Hz)
Max. Leistungsaufnahme:
805 W
Ausgangsspannung
24 V DC (20 – 28 V DC / 2 Vpp)
Ausgangsstrom
max. 20,0 A
Umgebungstemperatur
-5°C … + 40°C
Schutzart
IP40; IP54 mit optionalen Wandbefestigungslaschen/Dichtungen
